VERFAHREN

Kaltwalzen VOLLMATERIAL

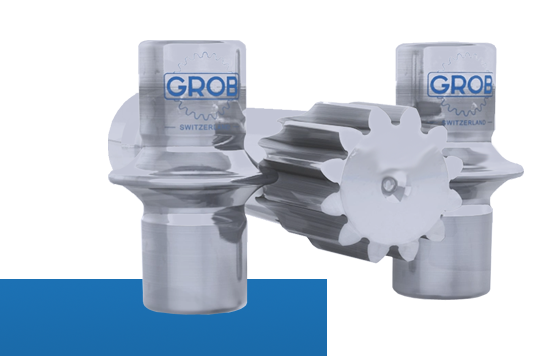

Das GROB Kaltwalzverfahren basiert auf einem einfachen und universell einsetzbaren Grundprinzip: Die gesamte Umformarbeit wird in eine Vielzahl von Einzelumformschritte unterteilt, welche sich über die ganze Zylinderpartie der Umformzone erstrecken.

Vorteile

- Sehr kurze Bearbeitungszeiten
- Tiefe Werkzeugkosten
- Höchste Verzahnungsqualität
- Oberflächenverfestigung
- Umformen von hochfesten Stählen
- Oberflächenrauheit Ra 0,4
- Keine Zerstörung des Materialfaserverlaufes

VERFAHREN

DRÜCKEN BLECH

KALTWALZEN VERZAHNUNGEN
ABROLLFORMEN VERZAHNUNGEN
INNENUMFORMEN & VERBINDEN

STANZEN, PRÄGEN, FORMEN BLECH

MASCHINEN

A-SERIE KALTWALZMASCHINEN
C-SERIE KALTWALZMASCHINEN

R3 DRÜCKMASCHINE

i9 INNENUMFORMMASCHINE

T12 KALTWALZMASCHINE

S8 STANZMASCHINE

ERNST GROB AG
Rohrgasse 9
Postfach 830
CH-8708 Männedorf
Schweiz

T +41 44 922 77 00
F +41 44 922 77 88
info@ernst-grob.com
sales@ernst-grob.com

SITEMAP
IMPRESSUM
DATENSCHUTZ

Dieses Unterteilen bewirkt, dass auch zur Erzielung hoher Umformleistungen und Umformgrade mit relativ kleinen Kräften gearbeitet werden kann, was die Herstellung von einbaufertigen Präzisionsverzahnungen erlaubt.

Es können grundsätzlich alle gängigen Zahnwellenprofile der bekannten Normreihen gewalzt werden. Ausserhalb dieser Normen kann praktisch jede beliebige Verzahnungsgeometrie (Evolventenprofile, kreisbogenförmige Profile, Sägezahnprofile, Profile mit Unterschnitt, .....) mit gerader oder ungerader Zähnezahl hergestellt werden.

ANWENDUNGEN

ANTRIEBSSTRANG - Vollmaterial

Mit dem GROB- Kaltwalzverfahren hergestellte Steck- und Laufverzahnungen sowie Torsionsfedern, werden dank dem wirtschaftlichen Verfahren und den prozessbedingten Vorteilen sehr oft in Bauteilen des Antriebsstrangs von Personenwagen, Nutzfahrzeugen oder landwirtschaftlichen Fahrzeugen eingesetzt.

Anwendungsbeispiele

Getriebewellen
Steckachsen
Gelenkwellen
Antriebswellen
Gabelwellen
Abgangswellen
Flanschwellen
Getriebeschaltwellen
Kupplungswellen
Novikov-Getriebe
Radwellen
Halbwellen
Abtriebswellen
...
...

MOTORENBAU - Vollmaterial

Dank der sehr hohen Fertigungsgenauigkeit werden auf GROB-Maschinen kaltgewalzte Präzisionsverzahnungen auch bei sehr zentralen Motorenbauteilen, wie beispielsweise den Nockenwellen für Ventilhubverstellungen, eingesetzt.

Anwendungsbeispiele:

Kurbelwellen
Nockenwellen
Anlasserritzel
...
...

FAHRZEUGBAU - Vollmaterial

Neben den Anwendungen im Motorenbau und Antriebsstrang werden im Fahrzeugbau durch Kaltwalzen wirtschaftlich hergestellte Bauteile verwendet.

Anwendungsbeispiele

Lenkungsgabelwellen (Höhenverstellung)
Bremsnockenwellen
Torsionsstäbe
Zapfwellen
ABS - Geberverzahnung
Achsbrücken
Vorderachsgelenkwelle
Lenkritzel
...
...

INDUSTRIE - Vollmaterial

Für verschiedene Industrie - Anwendungen sind neben der hohen Wirtschaftlichkeit vor allem auch die technischen Vorteile des Umformens ausschlaggebend. Zu diesen gehören z.B. die hohe Genauigkeit, die Verfestigung der Oberfläche, der geringere Verzug bei nachfolgenden Wärmebehandlungen usw.

Anwendungsbeispiele

Extruderwellen
Pumpenwellen
Torsionsstäbe
Messerwellen für Aktenvernichter
Zahnwellen für Drucker
Ritzel für Türschliesser
Schaltwellen für Mittel- und Hochspannungsschalter
...
...

C6 Kaltwalzmaschine

Die C6-Maschine wurde speziell zum Kaltwalzen von Präzisionsverzahnungen in Vollmaterial, auf Rohren und Hohlwellen konzipiert, beispielsweise an Gabel- und Gelenkwellen, Naben oder Flanschen. Durch ihren modularen Aufbau lässt sich die C6 für die kombinierte Fertigung verschiedener Klein- und Mittelserien einsetzen oder kann vollautomatisiert für Grossserien eingesetzt werden.
» Mehr Informationen zur C6 Kaltwalzmaschine
